AUX Amplifier   100W   rms

نمونه تکمیل شده




سئوال خوانندگان

با سلام
+و-خازن ها مشخص نیست
خازن تغذیه منفی به منفی و مثبت به مثبت
خازن بلندگو منفی طرف بلندگو و از سر دیگر بلندگو به منفی
خازن هایی که ظرفیتشان کمتر از یک میکرو فاراد است قطب ندارد


بیس دو ترانزیستور با بیس ترانزیستور دیگه وصل یا نه
بله ترانزیستورهای قدرت به صورت موازی به یکدیگر وصل شده اند




ایا میشه ترانیستور قدرت بذارم
هر نوع ترانزیستور قدرت میشه گذاشت به شرط این که ولتاژ کار ترانزیستور کمتر از ۸۰ ولت نباشد

با تشکر


با سلام
اگر شما عکس مدار های قبل رو بااین مقایسه کنید فرق های بسیاری مشاهده میکنید
لطفا شماتیک که کاملا درست است و خودتان ساخته اید اپلود کنید
با تشکر

چون من روی این مدار کار میکنم مرحله به مرحله برای همین به تازه گی مدار پری + باس و تریبل را نیز اضافه کردم که نقشه اش را به زودی میگذارم مدار آمپلی فایر قدرت همان مدار گذشته است ولی دوباره آن را با نرم افزار مولتی سیم کشیدم .

در بعضی جاها چون در نرم افزار مولتی سیم قطعه مورد نظر را پیدا نکردم قطعه ای شبیه به آن را گذاشتم مثل دیود های منبع تغذیه ( هر دیود ۳ آمپر به بالا را می توانید جایگزین کنید) و  BC107BP را می توانید با  C945 جایگزین کنید البته می توانید ترانزیستور های BC107 و BC108و BC109 نیز برای اینکه کم نویز تر هستند جایگزین کنید


نکته : در مدار قدرت جاهایی که به دایره قرمز رنگ نشان داده شده نقطه تلاقی است و ان سیم ها در ان نقطه به همدیگر وصل هستند ولی در جاهایی که دایره قرمز رنگ کشیده نشده است به یکدیگر وسل نیستند

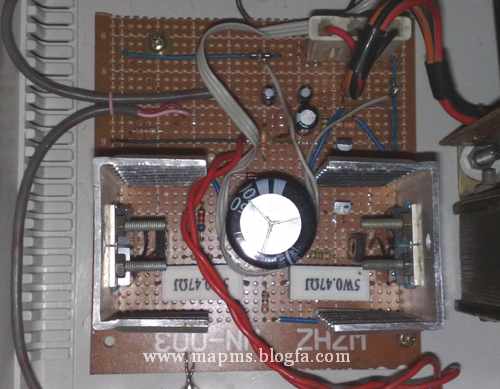

عکس بزرگ از نمونه ساخته شده




 برای دیدن جزیات عکس را در سیستم خود ذخیره کنید

ای سی های فراوانی وجود دارد که میتوان با آنها آمپلی فایر به مراتب بهتر با کیفیت تر و با قدرت بیشتر راه اندازی کرد که معایب و مزایای خودشان دارند علت اینکه آمپلی فایر ترانزیستوری را انتخاب کردم چند دلیل داشت از جمله می توان به موارد زیر اشاره کرد



1-آشنایم و کار زیاد با این نوع آمپلی فایرها

2-قیمت تمام شده پایین مدار( هزینه مدار اصلی شامل ترانزیستورها خازن ها فیبر هزار سوراخ هد سینگ ها ودیود ها در 1/9/89 کمتر از 5000 هزار تومان شد )

3-هزینه تعمیرات کمتر

4-مونتاژ راحت مدار حتی برای کسانی که زیاد در کار عملی الکترونیک مهارت ندارند

5-کیفیت خروجی این مدار نسبت به مدارهای دارای آی سی

6-کم بودن قیمت قطعات و فراوانی آنها و انعطاف مدار از نظر قطعات مشابه




قبل از اینکه شما بخواهید این مدار را مونتاژ کنید برایتان مهم است که بدانید قدرت خروجی و کیفیت خروجی مدار مطلوب است یا نه  در مورد قدرت خروجی با توجه به این که منبع تغذیه از یک ترانس دو سر  32V  2A است که قدرتی حدود 60W واقعی در خروجی خود ایجاد میکند و قدرت ترانزیستورها که جمعا برای هر پیک قدرت حدود 130W بوده میتوان این انتظار را داشت که بدون رفتن دما بالا و کار راحت ترانزیستورها بین  70 تا 100 وات rms توان در خروجی ایجاد کند پس با امپدانس خروجی  4 اهم  و دمای کاری پایین  100W قدرت یا اگر گرماگیر قوی نصب گردد میتوان  قدرت خروجی را روی بار حتی 2 اهم اعمال کنید که در این صورت قدرت خروجی دو برابر دریافت کنید . این از نظر تئوری بود از نظر عملی این آمپلی فایر از نظر قدرت خروجی  حتی مشکل پسندان را هم راضی میکند نکته ای که لازم میدانم در این قسمت بگویم این است که اگر شما یک آمپلی فایر  1000W داشته باشید و ان را به یک بلند گوی کوچک و بدون جعبه بلند گو وصل کنید شاید صدایش از فاصله 10 متری به زور شنیده شود ولی اگر یک مدار  10W را به یک بلند گوی گران قیمت مثل بلند گوی یک مسجد یا مجالس عروسی وصل کنید صدا و باس آن تا فواصل دور هم  میرود پس همه چیز به قدرت خروجی بستگی ندارد و قدرت تنها مولفه ای در یک پروژه  آمپلی فایر میباشد .


در مورد کیفیت : این آمپلی فایر های فای بوده یعنی تمامی فرکانسهای صوتی که قابل شنیدن هستند را از خود عبور میدهد

در مور صدای نویز 50 هرتز برق شهر در زمینه صدا که مشکل اکثر افراد است به مقدار کمی وجود دارد که با یک ترفند این نویز در حد صفر تقلیل میابد به طوری که در عمل هیچ گونه صدای نویزی شنیده نمی شود


برای دیدن جزیات عکس را در سیستم خود ذخیره کنید


این ترفند نه در اینجا بلکه برای هر مداری چاره ساز خواهد بود و آن این است که دو سر چهار عدد دیود که وظیفه یکسو سازی دارند چهار عدد خازن 10nf را وصل کنیم به این صورت که دو سر هر دیود یک خازن وصل شود یعنی هر خازن ودیود به صورت موازی به هم دیگر متصل می شوند

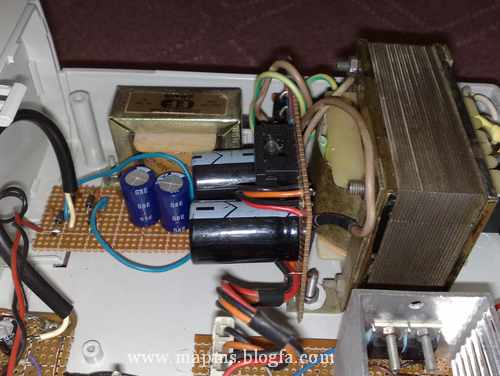

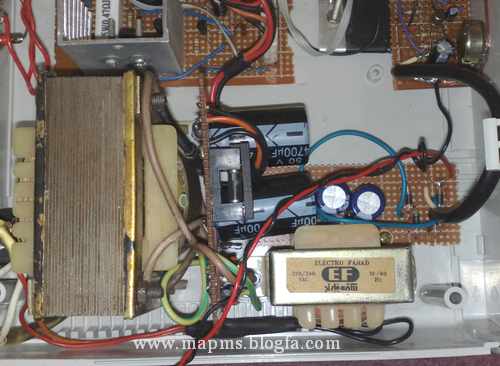

در مورد اینکه آیا نقشه مدار درست است و این نقشه کار میکند  بنده این مدار را مونتاژ کرده ام که تصاویری از آن را می بینید



مدار پری با کنترل مستقل باس و تریبل

برای دیدن جزئیات عکس ها ، عکس ها را در کامپیوتر خود save کنید بعد آنها را ببینید

از این مدار پری میتوانید در ورودی اکثر آمپلی فایر های قدرت استفاده کنید خروجی مدار حدودا قدت نیم وات (  0.5W ) را تحویل میدهد برای عدم ایجاد نویز یک صفحه فلزی یا یک فیبر مدار چاپی زیر آن بگذارید و منفی مدار را به آن صفحه متصل کنید بین دو صفحه یک پارچه ضخیم یا هرچیزی که به فکرتان می آید قرار دهید تا با مدار اتصالی نکند

توضیحات بزودی !



نقشه اصلی و علمی مدار پری

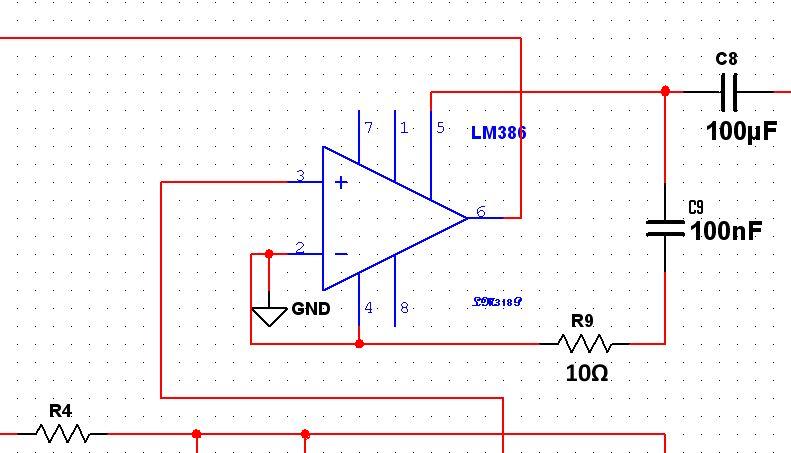

عکس سیم بندی آی سی

نمونه ساخته شده توسط خودم







ورودی مدار AUX هست یعنی باید از خروجی مدارهایی شبیه به رادیو کامپیوتر و ... را به ورودی متصل نمود و نمی توان ورودی را مستقیما به میکروفن یا هد و ... متصل نمود برای این کار باید از مدار پری آمپلی فایر که پیشنهاد من آی سی هشت پایه  TDA2822 استفاده کنید . این آسی  استریو بوده و در حالت مونو باید از یک کانالش استفاده کنید

نمونه اولیه



نکته مهم : برای استفاده از این مدار جهت اسپیکر کامپیوتر به این طریق عمل کنید خروجی کامپیوتر 3 سیم است که یکی منفی یا شیلد و دوتای دیگر طرف  R  و L  است  باید دو مقاومت بین 10 تا 33 اهم به هرکدام به صورت سری وصل گردد ( L و R ) .

حال باید یک مقاومت 18 اهمی به  این سیم شیلد و دو سر دو مقاومت  وصل گردد و از دو سر مقاومت 18 اهمی به ورودی مدار متصل نمود به این صورت که سیم شیلد به منفی مدار که حدود 45 ولت است و سر دیگر که از دو مقاومت می اید به خازنی که به بیس C945 است متصل نمود البته در نقشه علمی این مدار و ولوم کم و زیاد تعبیه شده و این نکته جهت اطلاع بود

خازن بلندگو و خازن تغذیه  با ظرفیت  50V  4700uf است که می توانید کمتر هم بگذارید البته تمام خازن ها نباید ولتاژ کاریشان کمتر از 50V  باشد  خازن بلندگو هر چه بیشتر باشد اصوات با فرکانس پایین را بهتر عبور می دهند و شما باس بهتر دریافت میکنید که این خاصیت راکتانس خان است ( مقاومت خازن  در برابر عبور فرکانس ) .

قویترین ترانزیستور مدار چهار عدد  ترانزیستورهای خروجی TIP41C و TIP42C هستند که به صورت موازی برای قدرت بیشتر به یکدیگر متصل شده اند

دو عدد ترانزیستور BD139 و BD140  که جریان بیس درایو قدرت را بر عهده می گیرند

و ترانزیستور BC327  و C945



دیود ها از نوع  3 آمپر هستند و مقاومت هایی که امیتر را به کالکتور ترانزیستور قدرت وسل میکنند  0.47 اهم و 5 وات است

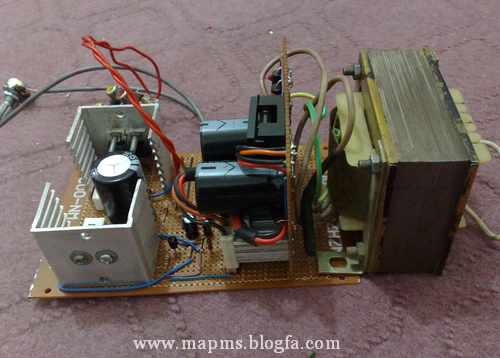

در زیر عکسهایی از نمونه ساخته در چند روز گذشته توسط خودم را مشاهده میکنید
در صورت مشکل در بهربرداری آماده پاسگویی هستم
