اسیلاتورهای مختلف برای تولید فرکانس از 1 مگاهرتز تا 200 مگاهرتز oscillator

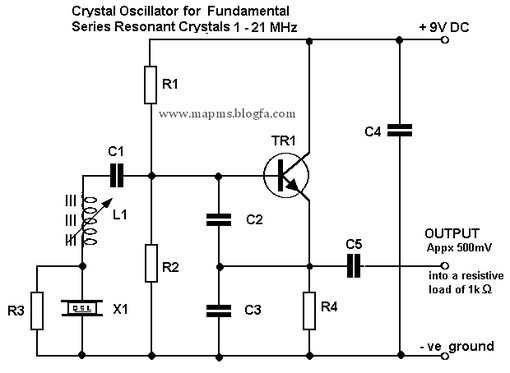

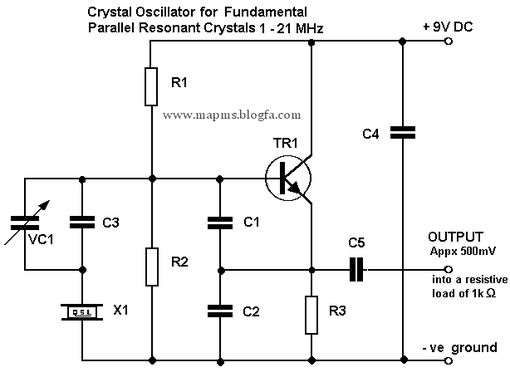

اسیلاتور برای فرکانس های بین 1 تا 21 مگاهرتز
طبق جدول R1, R2, R3, R4
طبق جدول C1, C2, C3
C4 0.01µF
C5 47pF
یا مشابه TR1 BC108
L1 Close wound with 37SWG enamelled wire on 7.62mm diameter former with Neosid F25 coil
|
فرکانس MHZ |
R1 |
R2 |
R3 |
R4 |
C1 |
C2 |
C3 |
L1 |
|
0.95 -1.65 |
68k |
33k |
* |
2.2k |
.0047mf |
680 pF |
680 pF |
140 دور |
|
1.6 - 2.5 |
68k |
33k |
* |
2.2k |
.0047mf |
680 pF |
680 pF |
65 دور |
|
2.5 - 4.0 |
68k |
33k |
560 ohm |
1.5k |
.0047mf |
220 pF |
220 pF |
65 دور |
|
4.0 - 6.0 |
15k |
6.8k |
560 ohm |
1.5k |
.001mf |
270 pF |
270 pF |
40 دور |
|
6.0 - 10.0 |
15k |
6.8k |
560 ohm |
1.5k |
150 pF |
220 pF |
220 pF |
26 دور |
|
10.0 - 15.0 |
15k |
6.8k |
560 ohm |
680 ohm |
100 pF |
220 pF |
220 pF |
16 دور |
|
15.0 - 21.0 |
15k |
6.8k |
560 ohm |
680 ohm |
100 pF |
100 pF |
100 pF |
10 دور |
|
فرکانس MHZ |
R3 |
C1 |
C2 |
C3 |
|
0.95 -3.0 |
3.3k |
220 pF |
220 pF |
not used |
|
3.0 - 6.0 |
3.3k |
150 pF |
150 pF |
33 pF |
|
6.0 - 10.0 |
2.2k |
150 pF |
150 pF |
33 pF |
|
10.0 - 18.0 |
1.2k |
100 pF |
100 pF |
not used |
|
10.0 - 18.0 |
1.2k |
100 pF |
100 pF |
not used |
|
18.0 - 21.0 |
680 ohm |
68 pF |
33 pF |
not used |

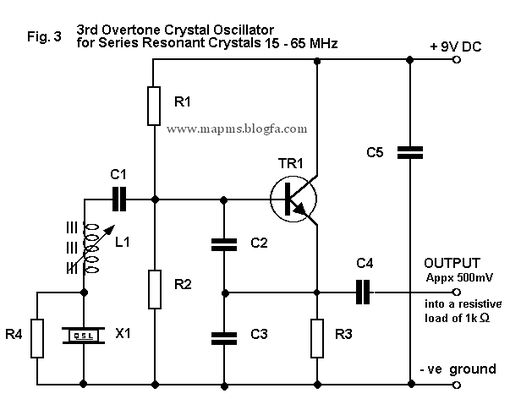

اسیلاتور برای فرکانس های بین 15 تا 65 مگاهرتز
R1 10K
R2 4.7K
R3 470 Ohm
R4 560 Ohm
TR1 BF180 or similar
C1 C2, C3, C4, See Below
C5 0.001mF
L1 wound is on a 7.62 diameter former with Neosid F29 core
|
فرکانس |
C1 |
C2 |
C3 |
C4 |
L1 |
|
15 - 20 |
100 pF |
100 pF |
68 pF |
33 pF |
12 Turns 30SWG Close Wound |
|
20 - 26 |
100 pF |
100 pF |
68 pF |
33 pF |
8 Turns 30SWG Close Wound |
|
25 - 31 |
100 pF |
68 pF |
47 pF |
33 pF |
8 Turns 30SWG Close Wound |
|
30 - 43 |
100 pF |
68 pF |
47 pF |
33 pF |
6 Turns 30SWG Close Wound |
|
42 - 55 |
100 pF |
68 pF |
47 pF |
33 pF |
5 Turns 30SWG 6 mm long |
|
48 - 65 |
68 pF |
33 pF |
15 pF |
15 pF |
5 Turns 30SWG 6 mm long |
اسیلاتور برای فرکانس های بین 50 تا 105 مگاهرتز
XL1 Ri L1
50-70 MHz 2.7 K 7 Turns 6mm long
60-85 MHz 2.7 K 5 Turns 5mm long
80-105 MHz 1.2 K 3 Turns 6mm long.
R2 470 ohm Cl l2pF
R3 330 ohm C2 18pF
R4 470 ohm C3 33pF
C4 1000 pF
یا مشابه VT1 8F180, SE1O1O
L1 Wound with 20 B & S enameiled wire on 7.62 mm diameter former with Neosid F29 Core
اسیلاتور برای فرکانس های بین 75 تا 200 مگاهرتز
|
فرکانس |
C1 |
C2 |
IC-MA |
RE-Ohms |
RL-Ohms |
Lp-mH |
|
75 |
8 pF |
100 pF |
25 |
510 |
470 |
0.25 |
|
120 |
8 pF |
50 pF |
25 |
390 |
300 |
0.1 |
|
150 |
5 pF |
25 pF |
5 |
1.1k |
600 |
0.08 |
|
200 |
3 pF |
20 pF |
5 |
1.1k |
600 |
0.05 |
